Тұрақты магнитті айнымалы жиілікті біріктірілген қозғалтқыш: қуат тиімділігінің «соңғы милясын» шешетін «қосу және ойнату» революциясы

Деректер өнеркәсіптік электр энергиясын тұтынудың үштен екісіне жуығы сорғылар, желдеткіштер және компрессорлар сияқты мотормен басқарылатын жүйелерден келетінін көрсетеді. Айнымалы жиілікті жетек (VFD) технологиясы энергия тұтынуды орташа есеппен 25%-дан астамға азайта алатынына қарамастан, оның соңғы 50 жылдағы қабылдау жылдамдығы күткеннен әлдеқайда төмен болды. Негізгі қиындық дәстүрлі бөлек мотор-және VFD жүйелерінің күрделілігінде. Бұл шешімдер кәсіби орнатуды және іске қосуды, арнайы басқару шкафтарын, бөлек электр бөлмелерін және қайта жабдықтау кезінде өндірістің ұзақ тоқтап тұруын талап етеді, бұл оларды көптеген шағын және орта кәсіпорындар, сондай-ақ ескірген өндірістік желілер үшін тартымды етеді.

Біріктірілген дизайн: «Жиналған құрамдас бөліктерден» «қосу және ойнатуға» дейін

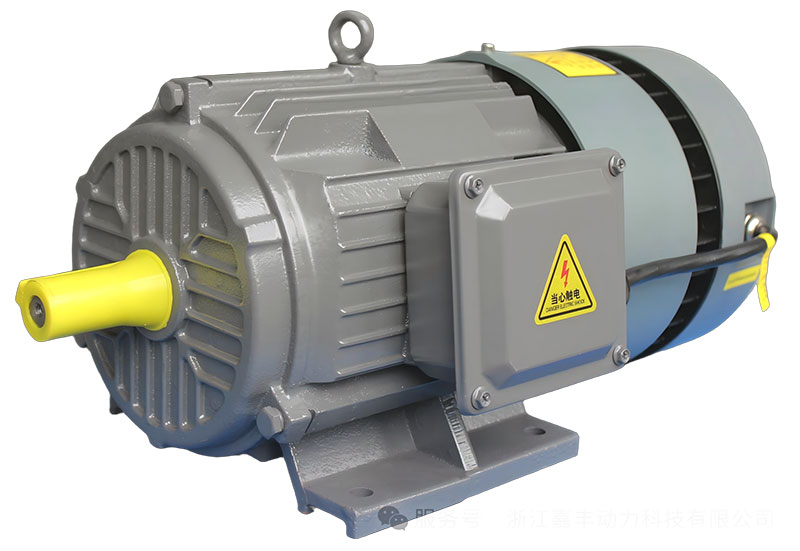

Тұрақты магнитті айнымалы жиілікті біріктірілген қозғалтқыштардың пайда болуы бұл жағдайды түбегейлі өзгертті. Өнеркәсіптегі технологиялық серпіліс ретінде бұл біріктірілген жүйелер IE5 ультра жоғары тиімді тұрақты магнитті қозғалтқышты айнымалы жиілік жетегі бар бір блокқа біріктіріп, толық біріктірілген дизайн арқылы дәстүрлі шешімдермен байланысты көптеген кедергілерді жояды.

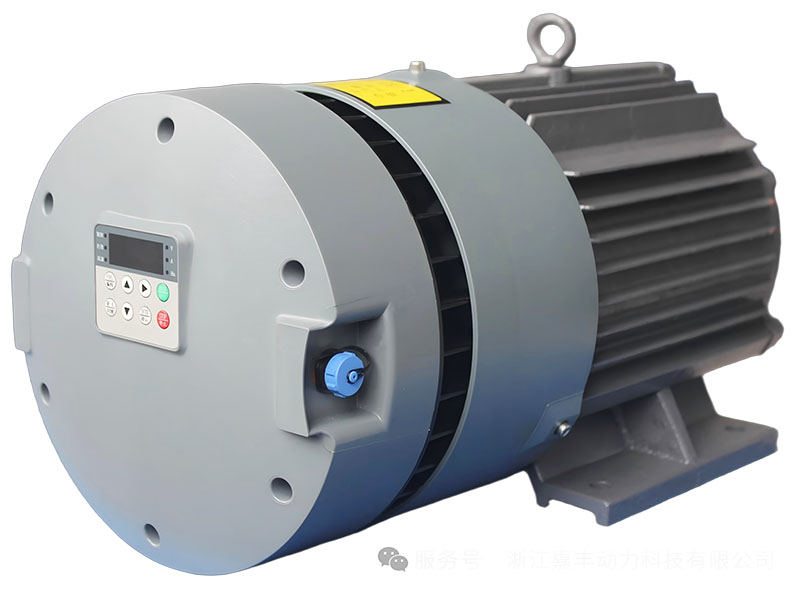

Олардың басты артықшылығы қарапайымдылығында. Ықшам осьтік біріктіру дизайны VFD модулін тікелей қозғалтқыштың соңына орнатады, бұл жеке басқару шкафының қажеттілігін болдырмайды және орнату кеңістігіне қойылатын талаптарды айтарлықтай азайтады. Ең бастысы, жүйе шын қосу және ойнату функциясын ұсынады. Қозғалтқыш пен жетектің барлық параметрлері зауытта алдын ала конфигурацияланады және калибрленеді, бұл жерде іске қосуды қажет етпейді. Көптеген жағдайларда біріктірілген қозғалтқыш тіпті тұрақты жылдамдықты қозғалтқыштың бар сымдарын қайта пайдалана алады. Пайдаланушылар үшін бұл қайта жабдықтаудың тоқтап қалуын бірнеше күннен бірнеше сағатқа дейін қысқартуға, өндіріс операцияларындағы үзілістерді азайтуға болатынын білдіреді.

Жоғары энергия тиімділігі және меншіктің жалпы құнының төмендігі

Өнімділік тұрғысынан бұл өнімдер халықаралық деңгейде мойындалған ең жоғары тиімділік стандартын білдіретін IE5 ультра жоғары тиімділік деңгейіне жетеді. Кеңінен қолданылатын IE3 тиімді қозғалтқыштарымен салыстырғанда энергия шығындарын 40%-дан астамға азайтуға болады.

Меншіктің жалпы құны тұрғысынан алғанда, қозғалтқышты бастапқы сатып алу құны әдетте оның қызмет ету мерзімінің шамамен 2% құрайды, ал шамамен 97% электр энергиясын ұзақ мерзімді тұтынумен байланысты. Нәтижесінде кәдімгі қозғалтқыштарды тұрақты магнитті айнымалы жиілікті біріктірілген қозғалтқыштарға ауыстыру арқылы өндірілетін энергияны үнемдеу бастапқы инвестицияны салыстырмалы түрде қысқа мерзімде қалпына келтіруі мүмкін.

Мысалы, әдеттегі 7,5 кВт ортадан тепкіш сорғыны қолдануда бір блок жыл сайын көміртегі шығарындыларын шамамен 14 тоннаға азайта отырып, электр энергиясының шығындарын 12 000 юаньнан астам үнемдей алады.

Бұған қоса, қатал өндірістік орталардың талаптарын қанағаттандыру үшін бұл біріктірілген қозғалтқыштар әдетте жоғары берік шойын корпустарымен және жоғары қорғаныс көрсеткіштерімен (IP55 немесе одан жоғары) жасалған. Олар ылғалдылығы жоғары, шаңы жоғары жағдайларда сенімді жұмыс істей алады және -20°C пен +40°C аралығындағы қоршаған орта температурасына төтеп бере алады. Олардың берік конструкциясы тіпті ауыр жұмыс жағдайында да тұрақты өнімділікті қамтамасыз етеді.

Таңдау нұсқаулары және болашақ тенденциялар

Маңызды артықшылықтарына қарамастан, тұрақты магнитті айнымалы жиілікті біріктірілген қозғалтқыштар кез келген қолданбаға жарамайды. Дұрыс таңдау арнайы операциялық талаптарға негізделуі керек.

Ұсынылатын қолданбалар

Бұл қозғалтқыштар, әсіресе, құбылмалы жүктемелері бар және жиі жылдамдықты реттеу талаптары бар жабдық үшін тиімді, соның ішінде:

Мұндай қолданбаларда айнымалы жиілікті жұмыс әдетте 20% - 30% немесе одан да көп қуат үнемдеуді қамтамасыз етеді.

Дәстүрлі қозғалтқыштар үшін қолайлы қолданбалар

Кәдімгі қозғалтқыштар әлі де қолайлы таңдау болуы мүмкін:

Қорытынды

Жеңілдетілген орнатумен терең интеграцияны үйлестіре отырып, тұрақты магнитті айнымалы жиілікті біріктірілген қозғалтқыштар қолданыстағы өнеркәсіптік нысандарда энергия үнемдеу бойынша жаһандық революцияны жүргізеді. Олар озық ауыспалы жиілік технологиясын кәдімгі қозғалтқыш сияқты пайдалануды жеңілдетеді, бизнеске операциялық шығындарды азайтуға, тиімділікті арттыруға және жасыл және тұрақты өнеркәсіптік дамуға жаһандық көшуді қолдауға көмектеседі.
